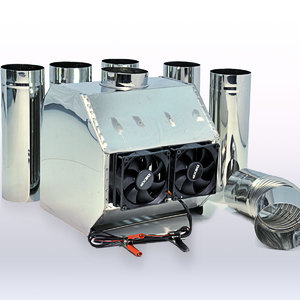

Теплообменник для палатки 4кВт
Теплообменник для палатки представляет собой вытяжку и радиатор большой площади.
Теплообменник позволяет безопасно использовать для отоления палатки газовые и жидкотопливные обогреватели.
Теплообменник отводит опасные продукты сгорания наружу, при этом выделяемое тепло остается внутри палатки.
Принцип работы:
ТО состоит из смежных каналов нагрева и охлаждения.

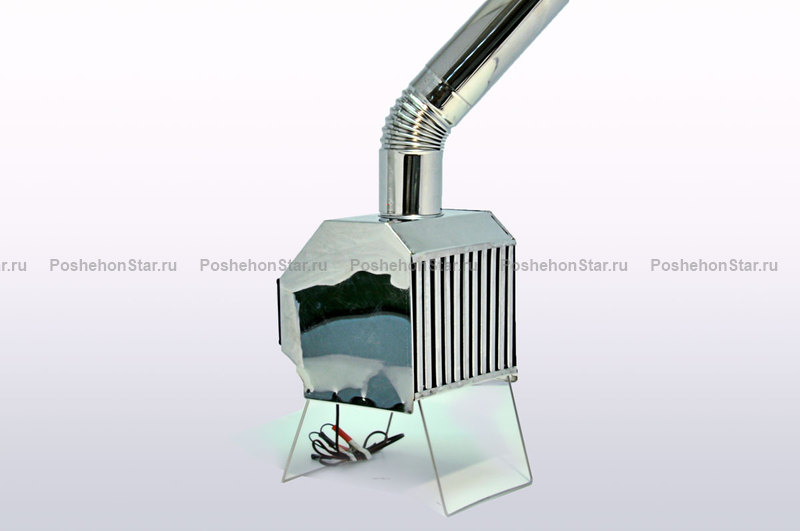

Теплообменник устанавливается над газовой горелкой (плитка, комфорка, ИК обогреватель т.п)
Нагретые газы проходят по вертикальным каналам нагревая теплообменник и выходят в дымоход.

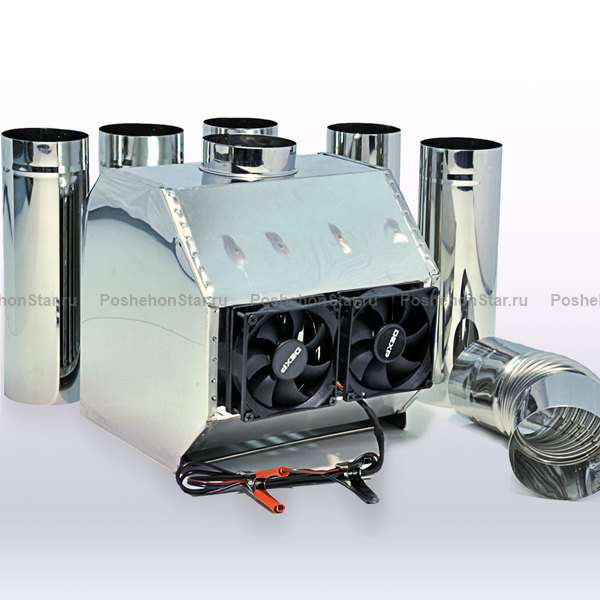

По смежным горизонтальным каналам электровентилятором прокачивается воздух помещения и снимает полученное тепло.
Прогрев корпуса ТО и трубы образует внутри мощную устойчивую тягу, достаточную для отвода продуктов горения и безопасного использования отопительных приборов с отрытым горением в замкнутом объеме.

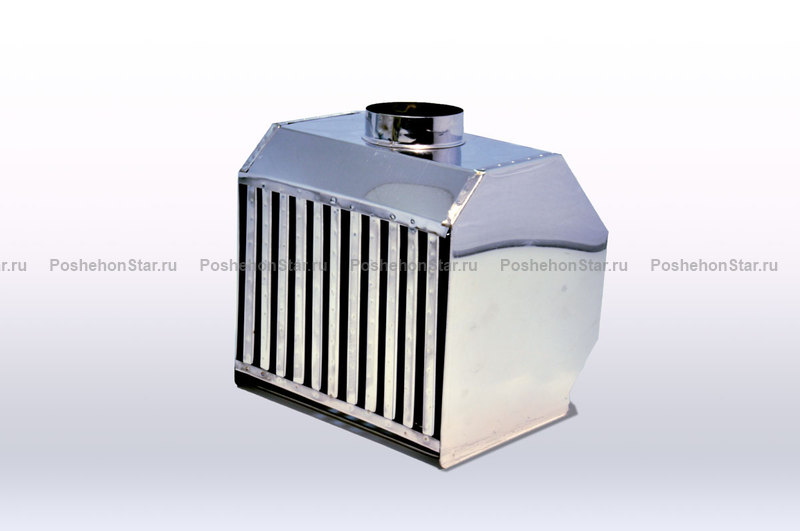

Пластинчатая конструкция имеет ряд преимуществ:
- Компактная конструкция
- Большая площадь теплообмена
- Высокий КПД (тонкие пластины 0,4мм и большая площадь теплообмена)
- Небольшой вес (ТО2кВт весит 3,3 кг)

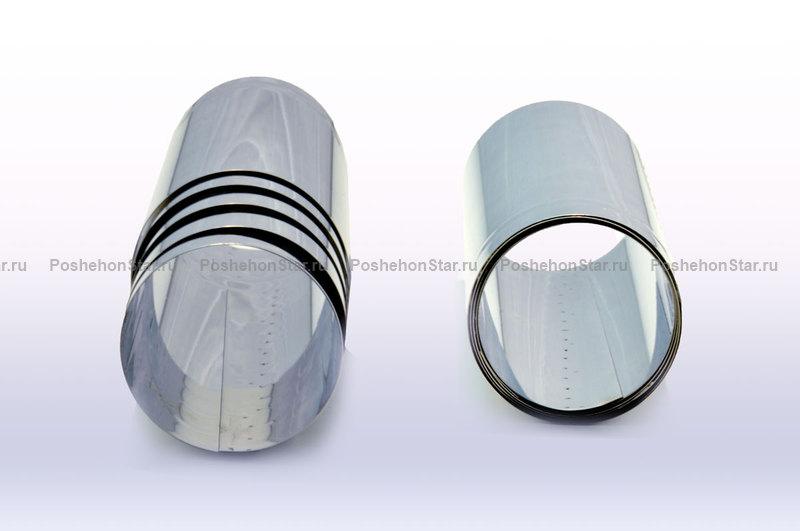

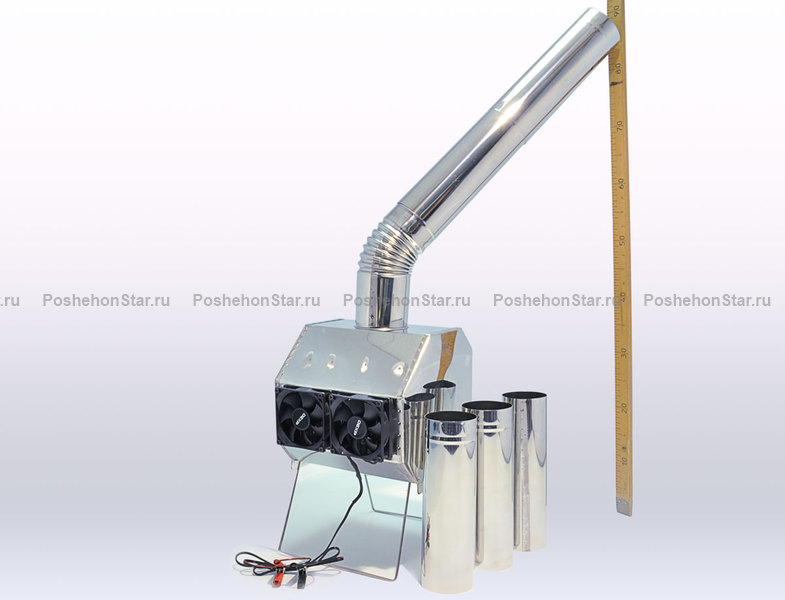

- Компактный дымоход (трубы складываются телескопически и не занимают много места)
- Хорошая тяга (за счет большого диаметра трубы и конструкции ТО)
Суммарная площадь радиатора пластинчатого теплообменника складывается из 20 пластин 20х20 см.
Площадь каждой пластины равна площади трубы диаметром 55мм
Т.е. площадь радиатора нашего теплообменника сопоставима с трубчатым теплообменником из 20 труб диаметром 55мм х 20 см
ТО производятся из жаропрочной высоколегированной нержавеющей стали AISI304, что гарантирует продолжительный срок службы.
ВАЖНО: Для безопасного применения газовых обогревателей, в палатке должен соблюдаться достаточный воздухообмен.
При использовании дымохода диаметром менее 60 мм воздухообмен не достаточен!
Минимальный диаметр дымохода дня палаток около 4м куб и горелки 2кВт составляет около 70мм.
Теплообменники выпускаются 2 размеров:
ТО4кВт - имеет основание 18х23 см и предназначен для использования прямоугольными газовыми ИК-обогревателями
Указанная в названии мощность не имеет фактического значения.
Т.к. мощность зависит от применяемого обогревателя и режимов его работы.
Комментарии
Можно ли использовать примус Шмель с ТО 4кВт? У нас с газом проблемы.
И ещё вопрос:
Не планируете ли вы совместить теплообменник с дровяной печкой?
Мне кажется что должна получиться отличная вещь.
Можно ли использовать примус Шмель с ТО 4кВт? У нас с газом проблемы.
И ещё вопрос:
Не планируете ли вы совместить теплообменник с дровяной печкой?
Мне кажется что должна получиться отличная вещь.
ИК- грелку для такого Теплообменника лучше выбирать прямоугольной формы.
Почему предназначен для использования прямоугольными газовыми ИК-обогревателями?
Какой диаметр дымохода?
