Теплообменник для палатки 2кВт
Теплообменник для палатки представляет собой вытяжку и радиатор большой площади.
Теплообменник позволяет безопасно использовать для отоления палатки газовые и жидкотопливные обогреватели.
Теплообменник отводит опасные продукты сгорания наружу, при этом выделяемое тепло остается внутри палатки.
Принцип работы:
ТО состоит из смежных каналов нагрева и охлаждения.

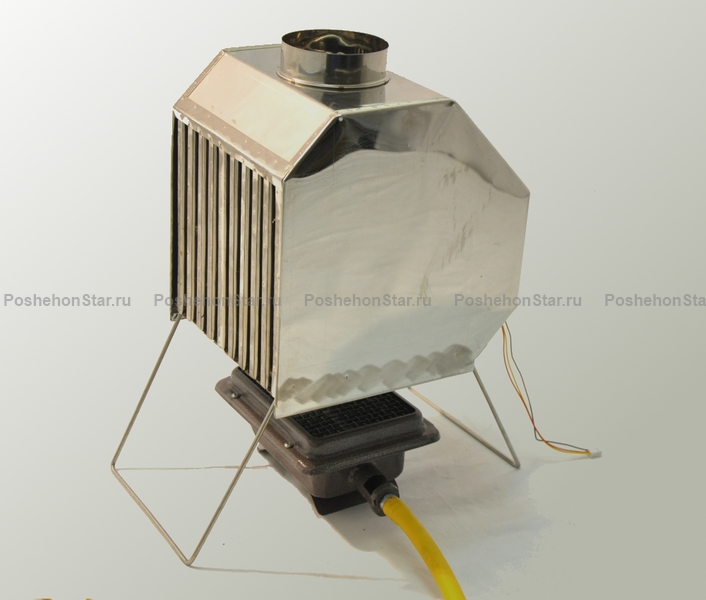

Теплообменник устанавливается над газовой горелкой (плитка, комфорка, ИК обогреватель т.п)
Нагретые газы проходят по вертикальным каналам нагревая теплообменник и выходят в дымоход.
По смежным горизонтальным каналам электровентилятором прокачивается воздух помещения и снимает полученное тепло.
Прогрев корпуса ТО и трубы образует внутри мощную устойчивую тягу, достаточную для отвода продуктов горения и безопасного использования отопительных приборов с отрытым горением в замкнутом объеме.

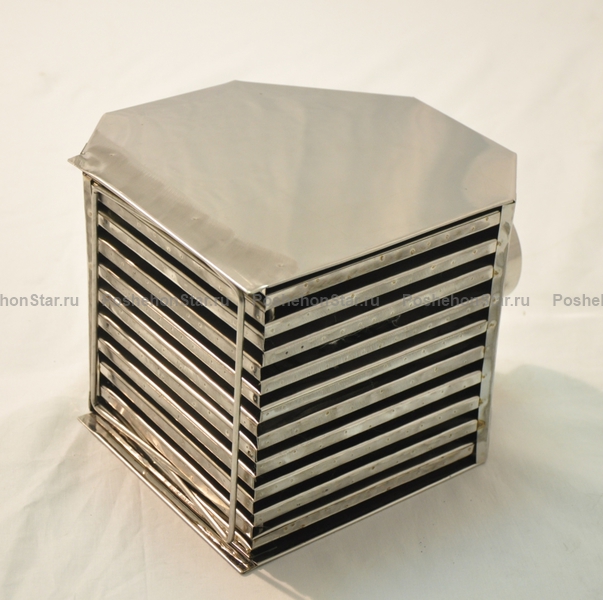

Пластинчатая конструкция имеет ряд преимуществ:
- Компактная конструкция (размер ТО2кВт 26х25х19 см)
- Большая площадь теплообмена (более 1 кв.м. для ТО2кВт)
- Высокий КПД (тонкие пластины 0,4мм и большая площадь теплообмена)
- Небольшой вес (ТО2кВт весит 3,3 кг)

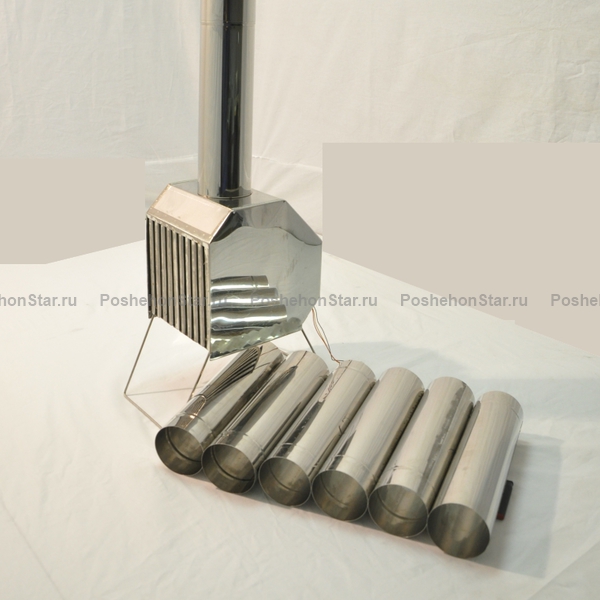

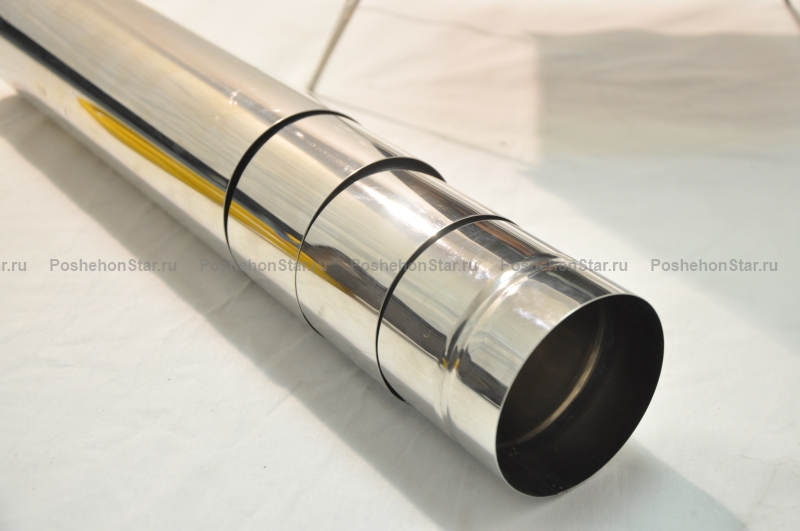

- Компактный дымоход (трубы складываются телескопически и не занимают много места)
- Хорошая тяга (за счет большого диаметра трубы и конструкции ТО)
Суммарная площадь радиатора пластинчатого теплообменника складывается из 20 пластин 20х20 см.
Площадь каждой пластины равна площади трубы диаметром 55мм
Т.е. площадь радиатора нашего теплообменника сопоставима с трубчатым теплообменником из 20 труб диаметром 55мм х 20 см
ТО производятся из жаропрочной высоколегированной нержавеющей стали AISI304, что гарантирует продолжительный срок службы.
ВАЖНО: Для безопасного применения газовых обогревателей, в палатке должен соблюдаться достаточный воздухообмен.
При использовании дымохода диаметром менее 60 мм воздухообмен не достаточен!
Минимальный диаметр дымохода дня палаток около 4м куб и горелки 2кВт составляет около 70мм.
Теплообменники выпускаются 2 размеров:
ТО2кВт - имеет квадрат 18х18 см в основании и предназначен для использования с круглыми горелками (плиты, конфорки)
Указанная в названии мощность не имеет фактического значения.
Т.к. мощность зависит от применяемого обогревателя и режимов его работы.
Характеристики
- Сталь нержавеющая AISI 304 (высоколегированная, НЕМАГНИТНАЯ),s______________________________корпус 0,5мм, трубы 04мм
- 80 мм
- Корпус ТО с вентилятором, сумка-чехол, комплект труб
- 19х25х27 см
- Кулер 120мм, 2000об/м, 12В, 0,2А
