Походные печки
01.02.2016
Применяются в зимних походах по лесным районам для обогрева палаток, просушки снаряжения и приготовления пищи. При горящей печке в палатке бывает тепло даже при большом морозе. Конструкция походных печей зависит от типа и размера палаток. В небольших палатках можно использовать лишь подвесные печки для обогрева, в более просторных — напольные для обогрева и, возможно, для варки пищи.
В походах выходного дня печки пока еще мало используют. Однако в связи с малым количеством сухостоя в окрестностях больших городов изготовление и применение печек в зимних походах выходного дня (особенно двухдневных и трех-четырехдневных в праздничные дни) приобретает важное значение.Все многообразие печек можно условно разделить:
• по форме — на прямоугольные, полукруглые, овальные;
• по готовности к использованию — на собранные (сварные, склепанные), складные и разборные;
• по способам установки — на напольные (на ножках) и подвесные;
• по расположению корпуса и укладке дров — на горизонтальные и вертикальные;
• по назначению — для обогрева или для обогрева и приготовления пищи.
Теплообмен между печкой и окружающей средой происходит за счет конвекции и испускания лучистой энергии. Мощность теплового излучения зависит от температуры нагрева печки, материала, из которого она сделана, и площади излучающей поверхности. Интенсивность конвекционного теплообмена определяется формой печки и местом ее установки в палатке. Для теплоотдачи имеет значение и угол наклона трубы. Повышения теплоотдачи и уменьшения количества вылетающих искр можно добиться за счет изменения направления движения горячих газов в печке при помощи одного-двух отбойных листов из стали толщиной 0,5 мм. Различные варианты схем показаны на рис. 49 а, б, в. Недостатком вариантов а и б является невозможность увеличения тяги и сложность крепления листов, изменяющих направление потока газов, а также увеличение размеров печки. В печке с выходными коленами (рис. 49 в) при хорошей тяге используются три колена, при плохой — одно. Это удобнее, чем в печке с отбойными листами. При транспортировке колена размещают внутри печки вместе с трубой.

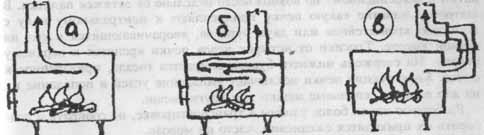

Рис. 49. Схемы изменения направления горячих газов походных печек:
а) один отбойный лист; б) два отбойных листа; в) колена трубы.
Трубу в зависимости от формы палатки и места установки печки располагают вертикально или наклонно.
Лучшим материалом для корпуса печки является жаропрочная нержавеющая сталь толщиной 0,25—0,5 мм. Колосники можно сделать из сетки с диаметром проволоки 1,5—2 мм или из листа стали толщиной до 1 мм. Отбойные листы делают также из жаропрочного материала толщиной не менее 0,5 мм, чтобы они меньше деформировались при нагреве.

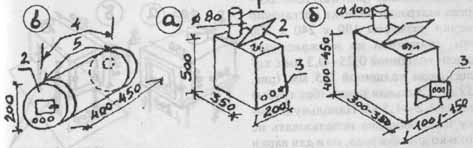

Рис. 50. Конструкции печек для обогрева: а), б) не разборные с вертикальной загрузкой дров; в) разборная 1. Труба. 2. Крышка. 3. Поддувало, дверца
Небольшие печки для обогрева могут быть плоскими шириной около 15 см с вертикальной загрузкой дров (рис. 50 а, б). Сила тяги зависит от степени открытия дверцы или поддувала. Палатку на четверых достаточно отапливать печкой размерами 250 х 200 х 120 мм с трубой диаметром 60 см. Для палатки на 7—9 человек достаточна печка размерами 350 х 220 х 170 мм и трубой диаметром 70 мм. Топливо загружают сверху. Печка может быть подвешена к тросику, протянутому под коньком палатки и закрепленному по возможности отдельно от оттяжек палатки, шатровой палатке такую печку прикрепляют к центральному колу с помощью кронштейнов или двух буравов, вворачивающихся в кол на разной высоте. Тросики от четырех углов печки крепятся к верхнему бураву. На стержень нижнего бурава опирается гнездо, приваренное к печке. Конструкция печки исключает выпадение углей и попадание их на дно палатки, спальные мешки или другие вещи.
Разборные печки более удобны в транспортировке, но собирать и разбирать их приходится ежедневно, часто на морозе.
Напольные стоячие печки чаще имеют форму прямоугольного параллелепипеда (рис. 52). Для обогрева шатровой палатки достаточно печки размером 190 х 240 х 300 мм, сваренной из нержавеющей стали толщиной 0,25—0,3 мм с колосником толщиной 0,5 мм (рис. 52 а). Стальная печка (без трубы) весит 1,2—1,5 кг. Напольную печку целесообразно использовать не только для обогрева, но и для варки пищи, что почти без увеличения габаритов и веса значительно уменьшает необходимое количество топлива, облегчает и сокращает работы на биваке, создает лучшие условия для отдыха, дает возможность останавливаться на границе леса или даже за его пределами.

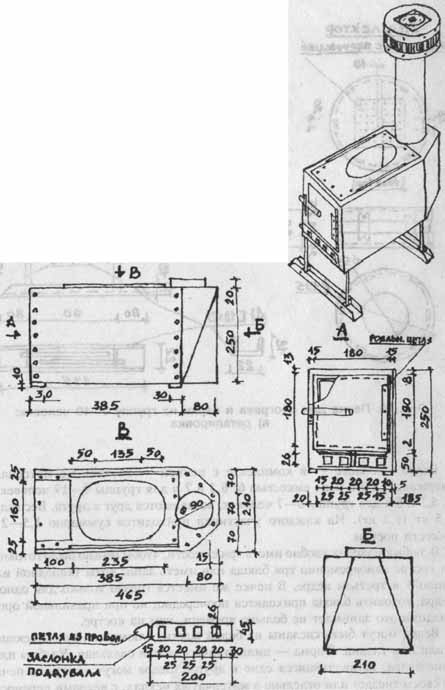

Для группы 6—10 человек можно рекомендовать печку для обогрева и варки (рис. 53) из нержавеющей стали толщиной 0,25—0,3 мм размером 210 х 250 х 385 (465) мм. Труба длиной 1,3—1,5 м сворачивается из листа стали шириной 40 см, толщиной 0,15 мм и фиксируется кольцами.
